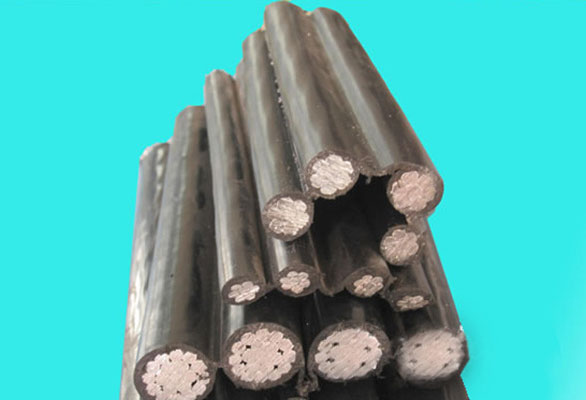

BS-JKLY-平行集束導線-西安電線電纜廠

品    牌：

型    號：BS-JKLY   JKLVS

額定電壓：0.6/1KV

執行標準：GB12527-90

一、BS-JKLY平行集束導線介紹：

    我國農村傳統的供電模式是采用單芯架空裸電線供電，而全網主干線和分支線路均以三相四線制供電。與傳統供電模式相比，平行集束架空絕緣電纜（以下簡稱平行集束導線）其技術創新點是導線中各線芯相互絕緣并經帶筋連成一體，組成平行集束，由平行集束導線所構成的供電模式，該技術具有以下幾點先進性：

1.平行集束導線采用三相四線制供電方式，每一基本用戶號均可獲得A、B、C三相電源，此種模式可使配變三相負荷不平衡達到極小，從而有效降低中性線電流。

2.降低了電阻損耗，在平行集束導線模式下，是用等效地降低網絡電阻的方法，而不是增大導線截面的方法來實現降低有功損失的。

3.線路損耗較低，采用平行集束導線的低壓線路，線損率一般在5%~10%之間，而采用非集束的導電線路線損率一般在15%~20%之間。

4.施工簡便，不需要橫擔及瓷件，還可以減少大量的金屬消耗和施工工時，導線還可以沿墻布置，減少桿塔等費用，可節約10%的工程費用。

5.綜合造價較低，與常規架空裸導線線路相比，綜合造價基本持平，但運行費用和遠期效益具有明顯優勢。

6.從技術措施方面可有效地防止竊電、漏電等現象，并具有較好的安全性，抗張強度大于12.5Mpa，導體拉斷力可達16680N，性能十分優越。

二、BS-JKLY平行集束導線使用特點：

1.可簡化架 設鐵塔，又提高傳輸功能。

2.平行集束導線作為供電傳輸，在設計上計及傳輸過程的損失，采用具有良好電氣性能的材料，使其損失降低到最低限度。

3.降低了中性線電流及電阻損耗。

4.線路損耗較低一般在5%~10%之間，不采用集束導線的線損率在15%~20%之間。

5.從技術措施方面可有效地防止竊電、漏電等現象，并具有較好的安全性，抗張強度大于12.5Mpa，導體拉斷力可達16680N，性能十分優越。

6.運行遠期效益顯著，與常規架空裸導線模式相比，平行集束導線模式具有運行費用低，遠期效益明顯的優勢。

三、BS-JKLY平行集束導線表示方法：

1.產品用型號、規格表示

  示例

1）額定電壓0.6/1kv銅芯聚氯乙烯平行集束導線，4芯，其中主線芯為3芯，其標稱截面95mm2；第四芯標稱截面為50mm2，表示為BS—JKV—0.6/1KV    3×95+1×50。

2）額定電壓0.6/1KV鋁芯聚乙烯平行集束導線，4芯，其中 主線芯為3芯，其標稱截面為95mm2；第四芯標稱截面為50mm2，表示為：BS—JKLY—0.6/1KV    3×95+1×50。

三、BS-JKLY平行集束導線使用特性：

1.額定電壓U0/U為0.6/1KV。

2.產品導體的長期允許工作溫度：

2.1聚氯乙烯，聚乙烯絕緣不超過70℃；

2.2交聯聚乙烯絕緣不超過90℃；

2.3產品的敷設溫度不低于－5℃；

2.4產品的裝線盤徑不小于1000mm。

四、BS-JKLYJ平行集束導線的發展前景：

本產品主要用于農網、城網改造，平行集束多芯架空絕緣電纜，是在借鑒國外絞合式絕緣導線束應用經驗的基礎上，通過在導線的制造工藝和結構方面進行改造而形成的新型導線材料。該材料在全國部分省市的農村低村電網中進行試點，取得了較好效果。國家電力公司農電部組織有關專家對平行集束架空絕緣電纜及其供電模式進行技術評估，認為平行集束架空絕緣電纜的試用情況是成功的，可以在農村低壓電網中進行試點和逐步推廣。
